SJ-35/20注條機
發布時間:2014-10-17 瀏覽量:

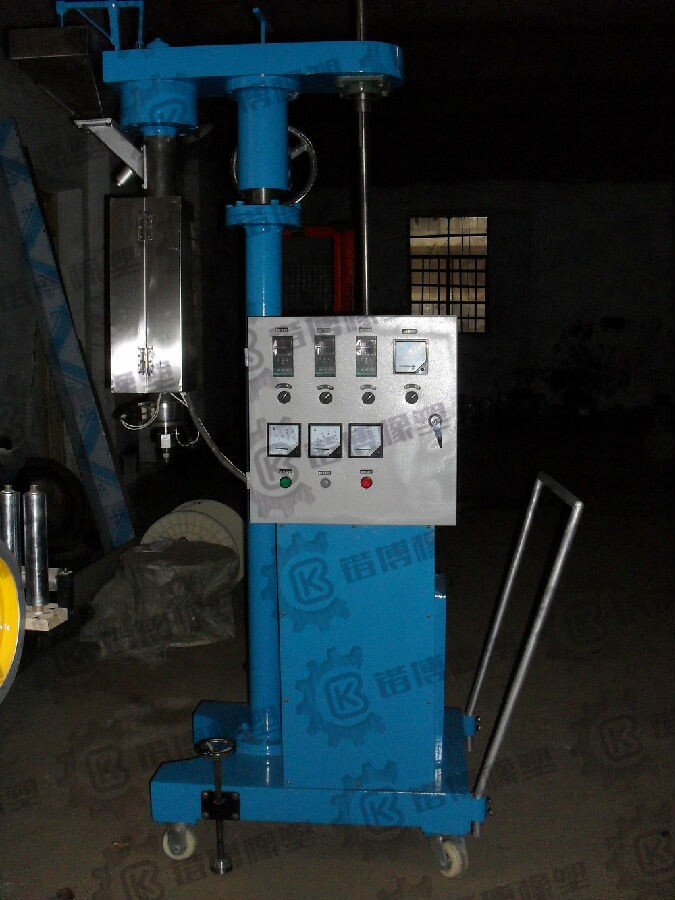

SJ-35×20可移動式注條機

1.1、用途:SJ-35×20型塑料注條機是配合擠出機生產電線時需要注入異色塑料的小型擠出機。

1.2、技術參數

1.2.1、 螺桿直徑

Φ35

1.2.2、 螺桿工作長度

700mm

1.2.3、 螺桿長徑比

20:1

1.2.4、 螺桿轉速

72r/min

1.2.5、 生產率

10-15kg/h(PVC)

1.2.6、 電機功率

4kw(安徽皖南電機)

正弦交流變頻調速

1.2.7、 渦輪減速箱

型號:WPO-100  速比1:20

1.2.8、 加熱部分:機筒分二段加熱,機頸一段加熱,有三個自動定溫點,總加熱功率3.9KW

1.2.9、 外形尺寸

1300×700×226mm

模嘴離地面高度:980-1120mm

1.2.10、重量

凈重:350kg

1.3、結構簡述

 1.3.1、機構特點:

 1.3.1.1、 本機機構緊湊、體積小、重量輕、效率高、工作平穩。

 1.3.1.2、 調速范圍:12-72r/min,對生產的適應性,操作方便。

 1.3.1.3、 在結構上采用封閉力系,能承受較大的軸向力。

 1.3.1.4、 設置時間比例式溫度自動控制儀,溫度波動小,能自動控制加工過程中螺筒的溫度,使之能生產質量較好的色條。

 1.3.1.5、 底座下設置四只滾輪靈活移動,螺桿式停行裝置,旋轉手柄可使一側萬向輪離開地面,使機器快速定位。

 1.3.2、結構組成:本機主要由:螺桿、螺筒、傳動系統、電氣系統等組成。

 1.3.2.1、 螺桿:螺桿是直接加工塑料,是色母料拌勻和塑化的主要零件,因此它制成特有結構形式。由于它的旋轉,促使塑料移動,拌合及壓縮,從而使成品組成緊密,達到質量上的要求。螺桿是由合金鋼制成,經氮化處理后達到較高的硬度和適應的耐蝕能力,因而螺桿具有較高的耐磨、抗蝕的特點。

 1.3.2.2、 螺筒:它是容納色母料及螺桿的零件,它與螺桿及色母料接觸摩擦,因此螺筒也由合金鋼制成,內表面經氮化處理后達到較高的硬度和適應的耐蝕能力,因而螺桿具有較高的耐磨、抗蝕的特點。在螺筒的外表面有電阻加熱器,熱量通過螺筒傳到色母,使色母料呈塑化狀態,螺筒上有三個測溫點,在0℃-220℃范圍內自動控制其溫度,以滿足工藝的要求。

 1.3.2.3、 傳動系統:它是螺桿傳動的橋梁。本機采用三相交流電動機,通過V帶傳動到蝸桿減速箱,再經光軸、鏈條傳至螺桿。螺桿轉速在12-72r/min之間平滑調速。

 1.4、電氣部分

電氣控制是本機的重要組成部分之一。它保證機器的正常運行,并能正確指示出機器在運轉時所出現的各種情況,同時電氣控制部分的好壞也直接影響到產品質量的好壞及生產效率的高低,因此操作者及電氣維修人員必須認真閱讀本說明書及電氣控制柜的說明書,雅閣按照說明書的要求進行操作及維護保養。

電氣加熱系統:本機是進行熱塑料的擠壓成型加工機械,因此必須給色母料提供熱源,使之受熱而呈塑化狀態。

  1.4.1、加熱方式:本機采用不銹鋼電阻電阻加熱器作為熱元件。

  1.4.2、溫控儀表為RKC
